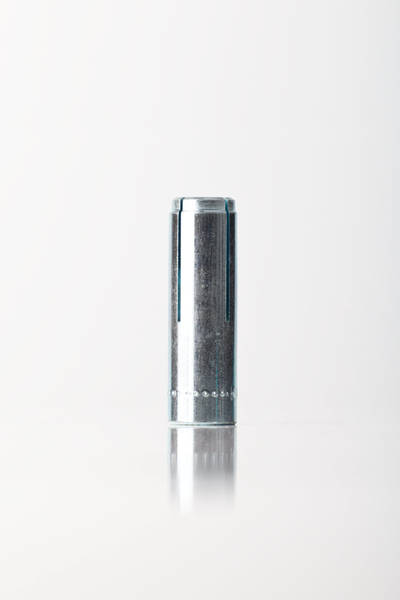

Drop-in anchor SAK - steel, galvanized approval ETA-11/0163
Prospekt
SAK_DE.pdf (374.17KB)
Zulassung
SAK_ETA-11-0163.pdf (2.59MB)
Drop anchor SAK zinc-plated and in stainless steel A4 *. Approved for anchoring in non-cracked concrete and for fastening light ceiling linings.
How it works:
After inserting it into the borehole, the tip of the anchor is spread with a setting tool. The screw or threaded rod is then screwed into the internal thread.
Areas of application:
Zur Befestigung von z. B.: Abhängungen, Rohrleitungen, Lüftungsleitungen, Schienen, Sprinkleranlagen, Konsolen, Stahlkonstruktionen, Gittern, Kabeltrassen, Toren, Fassaden oder abgehängte Deckenbekleidungen.
Properties:
Schlaganker eignen sich für alle Schrauben und Gewindestangen mit metrischem Gewinde. Die geringe Setztiefe verringert die Bohrzeit und ermöglicht eine kostengünstigere Montage. Das oberflächenbündige Setzen zeichnet sich besonders bei Serienbefestigungen mit gleicher Gewindestangenlänge aus. Nach dem Einschlagen ist ein mehrfaches Entfernen der Befestigung möglich, da der Anker selbst im Bohrloch verbleibt.
*nicht Bestandteil der Zulassung
| Product | Drill-Ø | Drill depth | Thread-Ø | Length | Art.-No. | Qty | |
| [mm] | [mm] | [mm] | [mm] | [Pcs] | |||
| SAK 6* | 8 | 28 | 6 | 25 | 821 06 000 | 100/1000 | |
| SAK 8 | 10 | 33 | 8 | 30 | 821 08 000 | 100/1000 | |
| SAK 8x40* | 10 | 43 | 8 | 40 | 821 08 040 | 100/1000 | |
| SAK 10 | 12 | 44 | 10 | 40 | 821 10 000 | 100/800 | |
| SAK 12 | 15 | 54 | 12 | 50 | 821 12 000 | 50/400 | |
| SAK 12* | 16 | 54 | 12 | 50 | 820 12 000 | 50/400 | |
| SAK 16 | 20 | 71 | 16 | 65 | 821 16 000 | 25/200 | |
| SAK 20* | 25 | 86 | 20 | 80 | 821 20 000 | 10/100 |
